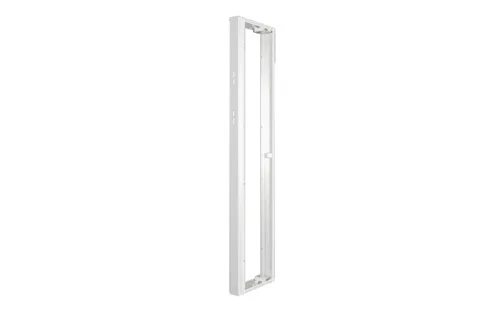

VX Кожух разъединителя 125х1800х500мм 1шт
Бренд: Rittal
Артикул: 8951020
Наличие: Под заказ
Цена: 950,41 €
Описание
Вкл. главную блокировку для защитной блокировки распределительных шкафов и комбинаций распределительных шкафов согласно предписанию UL. Протестировано в сочетании с исполнительным рычагом (ручным) для главного выключателя производства Allen Bradley, Square D, General Electric, Eaton, Siemens.
VX кожух разъединителя, ШВГ: 125x1800x400 мм
Характеристики
| Ширина | 103.00 мм |
|---|---|
| Глубина | 400.00 мм |
| Высота | 1800.00 мм |
| Вес | 14.2 кг |
| Степень защиты IP согл. EN 60 529 | IP 55 в сочетании со шкафами серии VX |
| Protection category NEMA | NEMA 12 (в сочетании со шкафами серии VX) |
| Код ТНВЭД | 94039910 |
| EAN | 4028177921078 |
| ETIM 9 | EC000261 |
| ECLASS 8.0 | 27180101 |
| Материал | Листовая сталь, 1,5 мм |
| Поверхность | Порошковое покрытие |
| Комплект поставки | Вкл. блокировку основной двери, защитную панель и крепежный материал. |
| Указание | Монтаж кожуха только на однодверном шкафу с трубчатой рамой двери |
| Type rating согл. UL 50E | Type 1 Type 12 |
| Преимущества | Соответствует требованиям UL 508 A В сочетании с исполнительным механизмом, замком для второй двери и толкающими штангами это выполняется также для линеек шкафов Монтаж по выбору с левой или с правой стороны шкафа. При помощи этого кожуха стандартные однодверные линейные шкафы шкафы могут быть переоборудованы в шкафы с разъединителями. Вся монтажная поверхность шкафа остается свободной. В сочетании со встроенным соединителем монтажных панелей монтажная поверхность основного шкафа может быть увеличена макс. до 14 %. Два выреза для исполнительных рычагов на передней стороне для монтажа на различной высоте |
| Области применения | Allen Bradley: 1494 F-M1/P1/S1 и 140 U-K-FCX04 Square D: 9422 A1 General Electric: TDA тип 1 и 2 Eaton NZM2(3)-XSH-4x-...-NA для Type 4x Eaton NZM2(3)-XSH-12-...-NA для Type 12 Siemens: механизм управления с рукояткой - готовые монтажные наборы 3VA9137-0CK12 для 3VA51 до 125 А, рукоятка пластик, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ 3VA9137-0CK72 для 3VA51 до 125 А, рукоятка сталь с эпоксидным покрытием, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ 3VA9277-0CK12 для 3VA52/62 до 250 А, рукоятка пластик, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ 3VA9277-0CK72 для 3VA52/62 до 250 А, рукоятка сталь с эпоксидным покрытием, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ 3VA9477-0CK12 для 3VA53/54/63/64 до 600 А, рукоятка пластик, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ 3VA9477-0CK72 для 3VA53/54/63/64 до 600 А, рукоятка сталь с эпоксидным покрытием, NEMA 1, 12, 3R, черный=ОТКЛ, красный=ВКЛ Siemens: Исполнительный механизм с регулировкой по глубине – полные комплекты 3VA9138-0DK72, 3VA9138-0DK82, 3VA9138-0DK84 3VA9278-0DK72, 3VA9278-0DK82, 3VA9278-0DK84 3VA9478-0DK72, 3VA9478-0DK82, 3VA9478-0DK84 |
